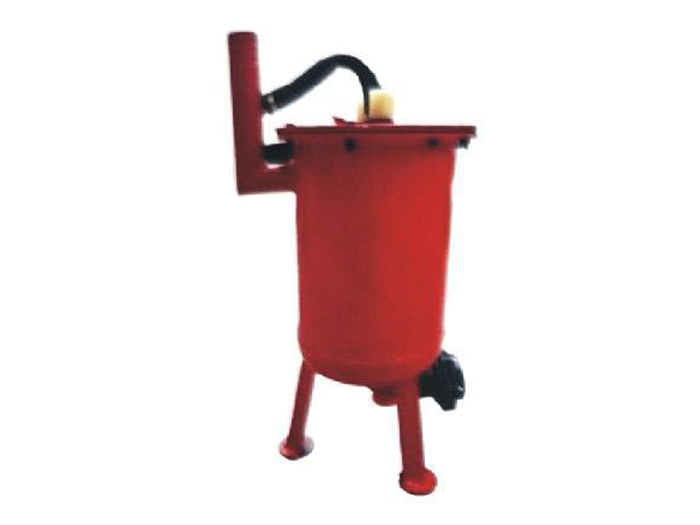

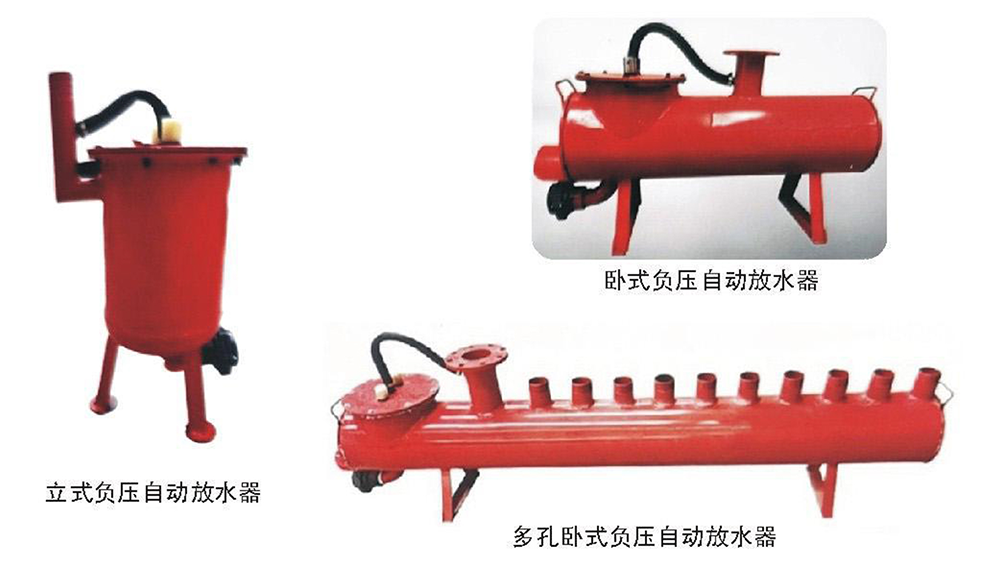

一、产品图片

二、安装注意事项

1.本机安装在管路的低洼处。

2.进水管直接与抽放管路连接(管路下部焊一节2”短节)。

3.安装管路上部焊上一节1/2”或2吋的管短节。

4.上述短节处各安装一个阀门，以理维修放水器。

5.连接管可以用胶管或钢管(用胶管更好，便于安装与维修)。

6.放水器进水必须低于管路底部。

7.放水器中心线要尽量铅直，与水平垂直偏差≤±10°。

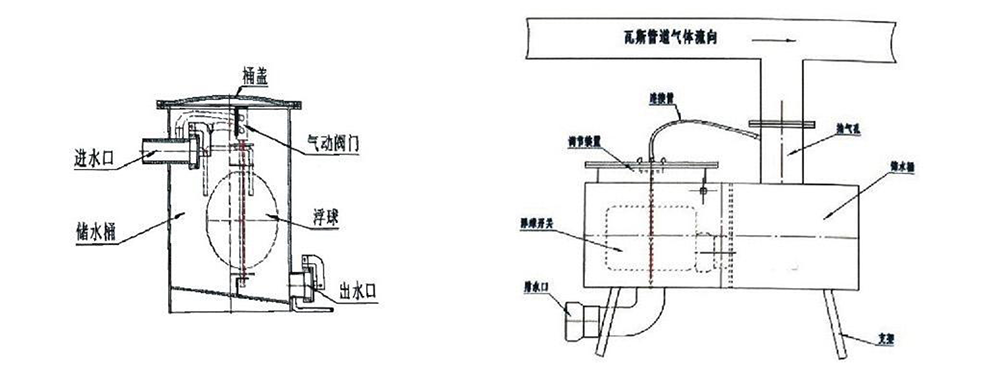

三、结构性能(图解)

主要由集流器、透明盖板、通气阀、负压平衡管、托盘进口侧导向杆、重力密封球、中心导向杆、外筒、放水阀、导向座、浮漂、进水阀等组成。

(如图所示)

四、使用环境

1.环境温度：0-40℃。

2.大气压力：86-106KPa。

3.适用负压范围：-0.01~-0.09MPa。

4.无剧烈冲击振动和水滴的地方。

5.周围介质中不含有破坏金属和绝缘的活动性化学物质，但可以使用在有粉尘及气体(甲烷混合物)爆炸危险的环境中。

6.安装类别：Ⅱ类。

7.污染等级：三级
